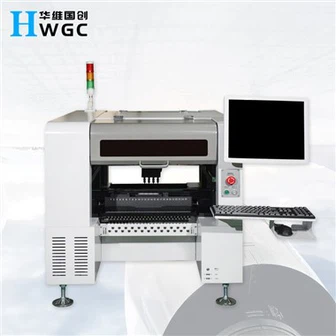

Inteligentna i wygodna maszyna PICKANDPLACEMACHINE do umieszczania układów BGA i chipów

Technologia montażu powierzchniowego (SMT) to zautomatyzowane urządzenie umożliwiające dokładny montaż komponentów elektronicznych (takich jak rezystory, kondensatory, układy scalone itp.) na płytce drukowanej (PCB). Jest to jeden z niezbędnych podstawowych urządzeń w nowoczesnej produkcji elektroniki i jest szeroko stosowany w elektronice użytkowej, elektronice samochodowej, sterowaniu przemysłowym, sprzęcie medycznym i innych dziedzinach.

Wyślij zapytanie

Wprowadzenie produktów

banner

Podstawowy skład maszyny układającej

Rack: Rama konstrukcyjna podtrzymująca całe urządzenie.

System przesyłania: używany do przesyłania płytki PCB, zwykle obejmującej urządzenie wejściowe, pozycjonujące i wyjściowe.

System podawania: Służy do przechowywania i dostarczania komponentów, w tym podajników i tac.

Głowica montażowa: używana do rysowania i umieszczania komponentów, zwykle z wieloma dyszami, aby pomieścić komponenty o różnych rozmiarach.

System wizyjny: używany do precyzyjnego pozycjonowania komponentów i PCB, zwykle obejmujących kamery i oprogramowanie do przetwarzania obrazu.

System sterowania: Służy do sterowania pracą sprzętu, zwykle za pomocą komputera przemysłowego lub sterownika PLC.

Kluczowa technologia maszyny SMT

Precyzyjna kontrola: Dokładność montażu maszyny umieszczającej zwykle osiąga poziom mikronów, aby zapewnić dokładne wyrównanie komponentów.

Szybkość i wydajność:-szybka maszyna SMT może zamontować dziesiątki tysięcy komponentów na godzinę, aby sprostać potrzebom masowej produkcji.

Dopasowanie wizualne: kamery-o wysokiej rozdzielczości i zaawansowane algorytmy przetwarzania obrazu służą do precyzyjnego pozycjonowania komponentów i PCB.

System karmienia: Obsługuje różne typy podajników, dostosowuje się do różnych specyfikacji komponentów.

Sterowanie oprogramowaniem: poprzez zaawansowany system oprogramowania zapewniający wydajną pracę sprzętu i diagnostykę usterek.


Liczba głowic rozmieszczających	4(wysoka-dokładność)
Liczba tacek IC	48
Liczba podajników	50/44 (w zależności od podajnika 8 mm)
Dokładność pozycjonowania	0,01 mm
Wielokrotna dokładność montażu	0,05 mm
Zakres prędkości montażu oporu	Komponenty pojemnościowe 5000-8000 sztuk/h
Obowiązujące komponenty	rezystor, kondensator, chip, koralik świetlny 0201-30 * 30 mm itp.
Obsługiwany maksymalny obszar PCB	5050mm-(50F)350190mm /(44F)350*260mm
Podajniki	podajnik elektryczny, podajnik pneumatyczny, podajnik wibracyjny, taca IC itp.
Urządzenia rozpoznające	kamera znakująca x1, kamera szybkiego rozpoznawania x4, kamera-precyzyjna x1
Maksymalna wysokość odpowiednich komponentów	Mniej niż lub równo 7 mm
Tryb przenoszenia PCB	wejście trzy-, automatyczne łączenie od lewej do prawej, automatyczne pozycjonowanie PCB
Zaznacz pozycjonowanie	ręczny / automatyczny
Metoda programowania	automatyczne programowanie po ręcznym zaimportowaniu plików współrzędnych PCB
System sterowania	System sterowania Huawei Guochuang
Maksymalna długość kroku osi XY	629 mm * 679 mm
Ślady osi XY	prowadnica ruchu liniowego + śrubokręt
Tryb ruchu osi XY	inteligentne połączenie przyspieszania i zwalniania krzywej i linii, zintegrowany algorytm interpolacji liniowej.
Komputer sterujący	przemysłowy komputer sterujący z-wysokim procesorem Intel
Dopasowywanie metody torów	elektryczny
Zakres bufora dyszy	4,5 mm
Maksymalna długość kroku osi Z	20mm
Zakres kąta dla komponentów	± 180 stopni
Silnik	Seria silników serwo AC
Kierowca	sterownik DSP o-szybkiej prędkości
Wymagania dotyczące dopływu powietrza	filtr wody olejowej, większy lub równy 50 l, filtr przeciwpyłowy i stabilizator ciśnienia powietrza itp.
Zasilanie próżniowe dyszy	generator podciśnienia integrujący-funkcję gwałtownego wybuchu próżni
Zakres ciśnienia zasilania powietrzem	0,5-0,7 MPa
system operacyjny	Niezależne badania i rozwój inteligentnego systemu operacyjnego SMT opartego na systemie Windows
Wymaga PCB	Krawędź procesowa 3-5 mm w trybie automatycznym
Wyświetlacz wizji	17-calowy przemysłowy wyświetlacz kontrolny
Kabel	trwały elastyczny kabel (10 milionów razy)
Zasilanie	220 V 50/60 Hz
Średnia moc	600W
Wymiary maszyny	maszyna biurkowa 1140900900mm maszyna pionowa 90011401340mm
Waga	(maszyna biurkowa) 210kg (maszyna pionowa) 280kg
