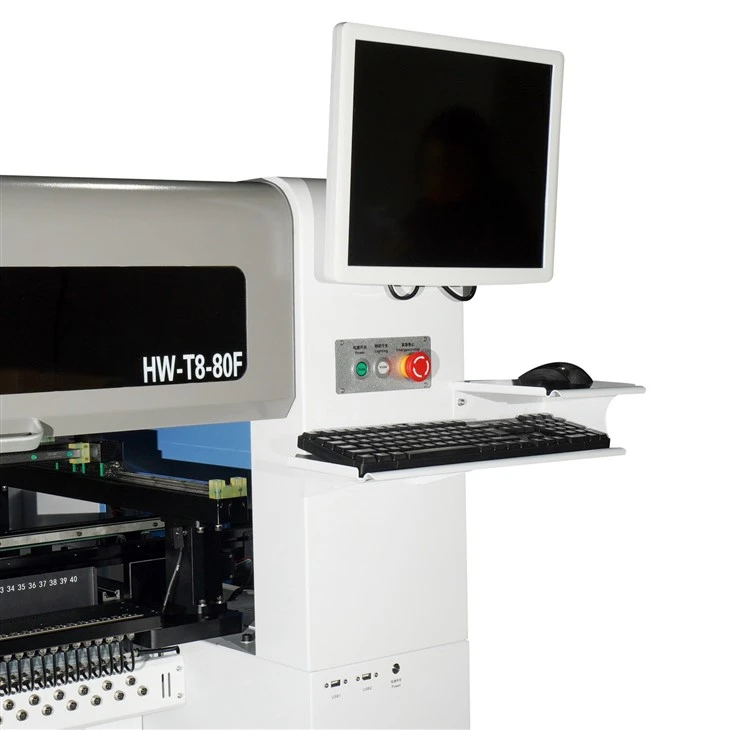

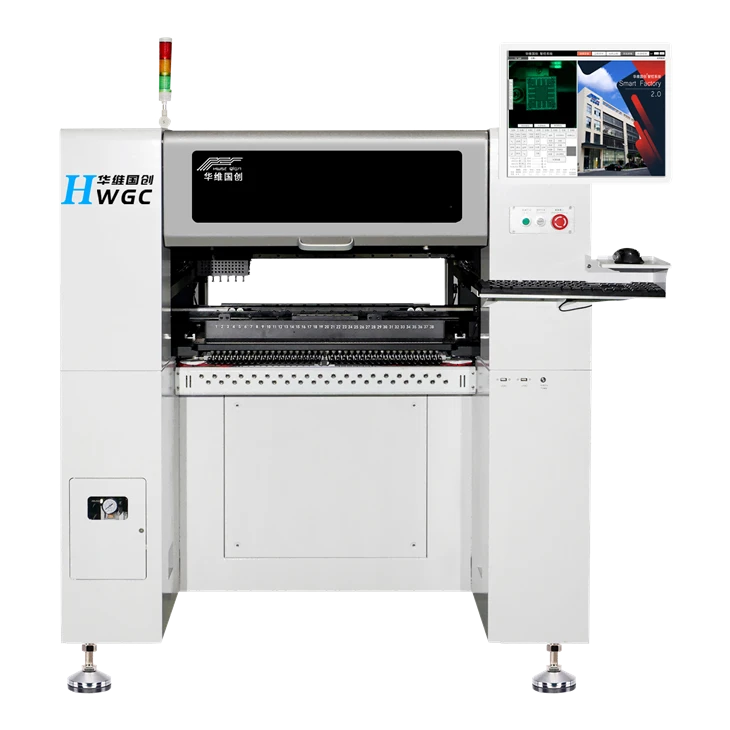

SMT HW-T8-72/80F

Wykorzystuje technologię synchronicznego umieszczania 8-głowic, zapewnia dużą prędkość (11000 punktów na godzinę), wysoką precyzję (±0,01 mm) i inteligentną obsługę, obsługując mikro-komponenty 0201 i chipy QFP/BGA-z bliskimi pinami. Wyposażony w system wizyjny z 8 kamerami, umożliwia programowanie jednym kliknięciem w celu automatycznej optymalizacji i jest kompatybilny z płytkami PCB o wymiarach 470 mm × 420 mm. Ma zastosowanie w takich dziedzinach, jak elektronika użytkowa, oświetlenie LED i elektronika samochodowa, zapewniając profesjonalne opakowania odporne na wstrząsy i wodoodporne, aby zapewnić bezpieczeństwo transportu. Jest to wydajne i stabilne rozwiązanie SMT, które spełnia różnorodne wymagania produkcyjne przy zachowaniu wysokiej wydajności kosztowej.

Wyślij zapytanie

Wprowadzenie produktów

Dzięki technologii synchronicznego umieszczania czterech{0}}głowic zapewnia dużą prędkość (12000 punktów na godzinę), wysoką precyzję (±0,01 mm) i inteligentną obsługę, obsługując mikro-komponenty 0201 i chipy QFP/BGA-z bliskimi pinami. Wyposażony w system wizyjny z 10-kamerami, umożliwia programowanie jednym kliknięciem w celu automatycznej optymalizacji i jest kompatybilny z płytkami PCB o wymiarach 470 mm x 420 mm. Ma zastosowanie w takich dziedzinach, jak elektronika użytkowa, oświetlenie LED i elektronika samochodowa, zapewniając profesjonalne opakowania odporne na wstrząsy i wodoodporne, aby zapewnić bezpieczeństwo transportu. Jest to wydajne i stabilne rozwiązanie SMT, które spełnia różnorodne wymagania produkcyjne przy zachowaniu wysokiej wydajności kosztowej.

Podstawowe parametry

Produkt Model	HW-T8-72/80F
Dokładność poprawki	0,05 mm			Powtarzaj dokładność		0,05 mm
dokładność pozycjonowania	0,01 mm			Ciągłe godziny pracy		Can work continuously>24H bez wyłączania
Szybkość łatania	9000-10000szt/h
Obszar poprawki	72F470*420mm bez tacy	730*300mm z tacą			Zakres poprawki		koraliki, dioda, trioda, SOT, 30 * 30 mm, odstęp między pinami większy niż 0,3 mm GFP, BGA itp., akceptowalna personalizacja wizualna obcych komponentów
		50*50mm
	80F470*360mm bez tacy	50*50mm
		430*220mm z tacą
Oczekujący system głowicy	Liczba ust ssących		8	układ zasilania		Ilość podajnika		72/80 bitów (z zastrzeżeniem Fida 8 mm)
	Typ dyszy		Obowiązuje JUKI RUI			Rodzaje podajników		Podajnik elektryczny, podajnik pneumatyczny, podajnik wibracyjny, taca IC itp
	Wsparcie kąta komponentu		± 180 stopni			typ podajnika		Pasuje do podajników serii YAMAHACL
	Dostępna wysokość elementu		Mniej niż lub równo 7 mm			Liczba dysków IC		3 dyski (286 bitów)
	Podejdź w ten sam sposób		Podwójna głowica z			Rozmiar dysku IC		Dł.460*szer.350mm
	Zakres buforu próżniowego		4,5 mm			Metoda oczekująca		Automatyczna optymalizacja materiałów
	Maksymalny przejazd w osi Z		20mm			Sposób karmienia		Odbieranie ręczne/automatyczne

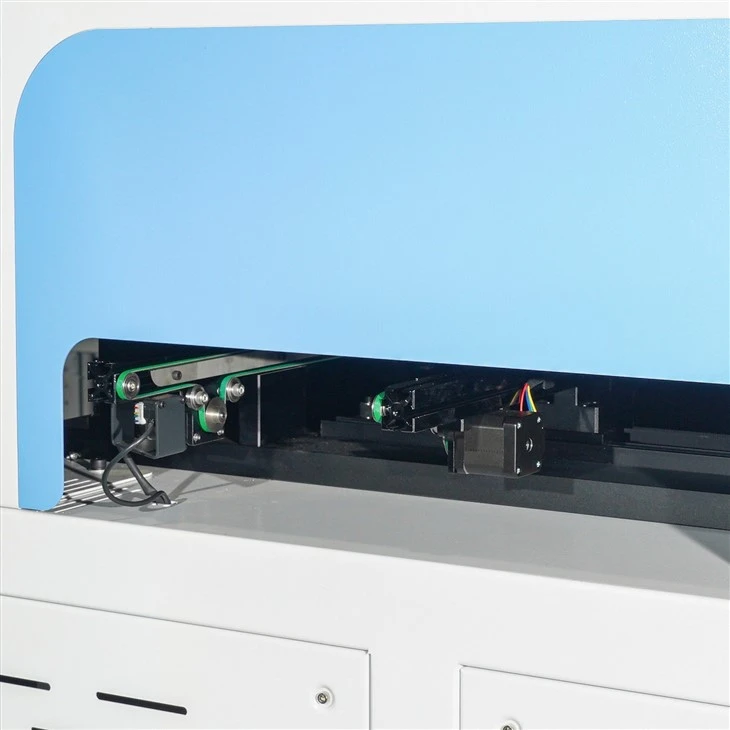

System przenoszenia płytek PCB	Grubość linii bazowej		Mniej niż lub równo 3 mm tryb automatyczny Krawędź procesowa 3-5 mm	system zasilania gazem		Źródło próżni		Generator podciśnienia (przerwa przy dużej prędkości z uszkodzeniem podciśnienia)
	Regulacja orbity		Regulacja ręczna/elektryczna automatyczna			Mechanizm próżniowy		Generator próżniowy o-prędkości i{1}}przepływie do aktywnego niszczenia
	Tryb transmisji		Domyślnie od lewej do prawej płyty, obsługuje obie strony funkcji połączenia, płyta jednosekcyjna			Ciśnienie krwi		0,5-0,7mp
	systemu bezpieczeństwa		Antystatyczny przenośnik taśmowy, czujnik płyty transferowej			Wymagania dotyczące źródła gazu		Urządzenie do oddzielania oleju-od oleju wymaga nie mniej niż 60 litrów zewnętrznego urządzenia do filtrowania pyłu i stabilizacji ciśnienia
układ kontroli kinetycznej	system operacyjny		W oparciu o system Windows samodzielnie opracowaliśmy inteligentny system operacyjny	system wizyjny		Zidentyfikuj sprzęt		1 kamera znakująca, cztery kamery rozpoznające prędkość 8- i 1 kamera o wysokiej precyzji
	Kontroluj gospodarza		Przemysłowy host sterujący-z procesorem			Wskaźnik		17-calowy przemysłowy wyświetlacz kontrolny
	Układ napędowy		Szybki-napęd DSP i serwosilnik prądu przemiennego			Jak robić zdjęcia		Naprawiono środek pary lotów strzałowych
	System bezpieczeństwa		Przycisk zatrzymania awaryjnego, trzy-kolorowe światło alarmowe, otwarta pokrywa, niska prędkość/zatrzymanie			RM		8 głowic jednocześnie identyfikuje i jednocześnie pobiera materiał
	Maksymalny skok XY		645 mm * 680 mm			Identyfikacja punktu zaznaczenia		Ręczne / w pełni automatyczne pozycjonowanie
	XY kieruje torem		Prowadnica liniowa + walcówka / szlifierka (opcjonalnie)			Wykrywanie zabezpieczeń		Automatyczna korekta materiału wyciekającego, automatyczna korekta kąta komponentu, automatyczne wyrzucanie nieprawidłowego materiału
	Wzór silnika XY		Inteligentne połączenie liniowe przyspieszania i zwalniania krzywej z algorytmem wstawiania linii prostych			Metoda programowania		Zaimportuj plik współrzędnych,-automatyczne programowanie jednym klawiszem, optymalne planowanie ścieżki
	Ochrona ćwiczeń		Odporny na zużycie-łańcuch zbiornika i elastyczny kabel			Zgodny format pliku		Plik w formacie CSV/TXT można importować bezpośrednio
Ochrona obwodu	Zabezpieczenie przed wyciekiem, powłoka termoutwardzalna, nierozpuszczalna, nie topiąca się; doskonały interfejs, brak pęknięć, zapobieganie wyciekom			Moc		AC 220 V 50/60 Hz 1000 W
wymiar zarysowy	(Przed pakowaniem) L1375W1420H1400mm			Waga		(Przed pakowaniem) 500kg
	(Po zapakowaniu) L1470W1580H1550mm					(Po zapakowaniu)590kg

Podstawowa zaleta

Wysoka prędkość i wydajność, przy dużej zdolności produkcyjnej

Teoretyczny szczyt wynosi 10 000 punktów na godzinę, a faktyczna produkcja utrzymuje się na stabilnym poziomie od 4 000 do 6 000 punktów na godzinę (w zależności od złożoności komponentów). Dzięki synchronicznemu montażowi czterech-głowic wydajność znacznie przewyższa wydajność sprzętu z pojedynczą-lub podwójną-głowicą.

Inteligentna optymalizacja ścieżki automatycznie oblicza najlepszą sekwencję umieszczania, skraca czas pracy na biegu jałowym i poprawia ogólną prędkość.

Stabilne i trwałe, przy ciągłej produkcji przez 24 godziny

Dokładność powtarzalności wynosi 0,02 mm, co zapewnia wysoką-precyzyjność montażu mikro-komponentów 0201, chipów QFN/BGA-dopasowanych itp., przy współczynniku wydajności większym lub równym 98%.

Importowane podstawowe komponenty (szyny prowadzące TBI z Tajwanu, serwomotory Panasonic) zapewniają-długoterminową pracę bez zacięć i odchyleń, dzięki czemu nadają się do-nieprzerwanej produkcji w dzień i w nocy.

Wielo-funkcjonalne w jednym urządzeniu o dużej kompatybilności

Obsługuje 0201 dla dużych komponentów, obejmujących rezystory, kondensatory, diody LED, QFP, SOP, SOJ, BGA itp., spełniając wymagania różnych branż, takich jak elektronika użytkowa, oświetlenie LED i sterowanie przemysłowe.

Szybka zmiana linii, elastyczna konfiguracja Feidy (podajnika), wygodne przełączanie pomiędzy małymi partiami i wieloma odmianami, redukujące przestoje.

Inteligentny,-bezproblemowy i łatwy w obsłudze

W pełni automatyczne programowanie jednym-kliknięciem, automatyczna optymalizacja ścieżek rozmieszczenia — nawet początkujący mogą szybko rozpocząć pracę, zmniejszając zależność od wykwalifikowanych pracowników.

System wizyjny-o wysokiej rozdzielczości (konfiguracja z 6 kamerami) automatycznie koryguje położenie komponentów, ogranicza konieczność ręcznej interwencji i zapewnia dokładniejszy montaż.

Oszczędność energii i ochrona środowiska, redukcja kosztów

Wysokowydajny system zasilania- pozwala zaoszczędzić od 20% do 30% energii w porównaniu z maszynami wyposażonymi w tradycyjną technologię montażu powierzchniowego (SMT), znacznie zmniejszając koszty energii elektrycznej w-długim okresie użytkowania.

Konstrukcja wymagająca-obsługi, długa żywotność kluczowych komponentów, zmniejszona częstotliwość wymiany materiałów eksploatacyjnych i niższy całkowity koszt użytkowania.

Nasze produkty

Główne funkcje

1. Wysoka-szybkość i precyzja montażu

Synchroniczny montaż powierzchniowy z czterema-głowicami: cztery głowice montażowe pracują jednocześnie, z teoretyczną maksymalną prędkością 8000 punktów na godzinę. W rzeczywistej produkcji prędkość jest stabilna i wynosi od 4000 do 6000 punktów na godzinę (w zależności od złożoności komponentów).

Wysoka-precyzyjność pozycjonowania: dokładność powtarzalności wynosząca 0,02 mm, a najmniejszy element, jaki można zamontować, to 0201 (0,3 mm) bardzo-bardzo mały

Wizualne precyzyjne ustawienie: wyposażony w 6 kamer przemysłowych (w tym 5-megapikselową kamerę o wysokiej rozdzielczości) automatycznie koryguje położenie i kąt komponentów

2. Szeroka kompatybilność komponentów

Obsługa wielu typów opakowań

Komponenty konwencjonalne: rezystory i kondensatory w pakiecie 0201-5050

Układy scalone: SOP, SOJ, QFP, QFN, BGA (maksymalne wsparcie 45×45mm)

Komponenty specjalne: koraliki LED, komponenty-o nieregularnym kształcie itp

Wiele metod podawania: obsługuje komponenty-montowane na pasku 8 mm/12 mm/16 mm,-na rurze i na panelu-komponenty

3. Inteligentne zarządzanie produkcją

Inteligentna optymalizacja ścieżki: automatycznie oblicza optymalną sekwencję umieszczania, aby skrócić czas pracy na biegu jałowym

System monitorowania-w czasie rzeczywistym: wizualizacja danych produkcyjnych, automatyczny alarm w przypadku nietypowych sytuacji

4. Elastyczna konfiguracja produkcyjna

Szybka wymiana kabla: stojak Feida można szybko wymienić, a czas przełączania w przypadku małych partii i wielu odmian wynosi mniej niż 15 minut

Elastyczny rozmiar płytki: Obsługuje płytki PCB o wymiarach do 505 mm × 430 mm

Duża pojemność stacji materiału: konfiguracja standardowa obejmuje pozycje podajnika od 44 do 50 8 mm (z możliwością rozbudowy)

5. Projekt-oszczędny i przyjazny dla środowiska

System zasilania o wysokiej-wydajności: pozwala zaoszczędzić 20–30% energii w porównaniu z tradycyjnym sprzętem

Cicha praca: < 65 decybeli, odpowiednia do środowisk warsztatowych

Inteligentny tryb uśpienia: automatycznie zmniejsza zużycie energii w trybie gotowości

Typowe obszary zastosowań

Branża oświetlenia LED

Montaż tablic świetlnych LED: odpowiedni do wydajnego montażu koralików LED, takich jak 3528 i 5050, obsługujący tablice świetlne o dużych-wymiarach (do 505 mm x 430 mm).

Zewnętrzne ekrany wystawowe: Można w nich stabilnie montować moduły LED, aby spełnić wymagania produkcyjne ekranów reklamowych, sygnalizacji świetlnej itp.

Elektronika użytkowa

Precyzyjny montaż małych płytek PCB do inteligentnych urządzeń przenośnych, takich jak smartwatche i słuchawki Bluetooth.

Płyta sterująca urządzeniami gospodarstwa domowego: Obsługuje konwencjonalne rezystory i kondensatory, takie jak 0402 do 1206 oraz chipy SOP, odpowiednie do pilotów i modułów sterowania inteligentnym domem.

Sterowanie przemysłowe i elektronika samochodowa

Płyta główna ze sterowaniem przemysłowym: może być wyposażona w chipy-z bliskimi pinami, takie jak QFP i BGA (raster 0,5 mm), spełniające wymagania sterowników PLC, serwonapędów itp.

Elektronika samochodowa: Nadaje się do średnio- i małoseryjnej produkcji radarów cofania, tablic sterujących lampami pojazdów itp.

Zalety firmy

Silna siła techniczna

Silny zespół badawczo-rozwojowy: Posiadamy zespół badawczo-rozwojowy złożony ze starszych inżynierów, z bogatym doświadczeniem branżowym i akumulacją techniczną.

Podstawowe technologie można niezależnie kontrolować: Dokonano przełomu w podstawowych obszarach technologii, takich jak sterowanie ruchem, rozpoznawanie wizualne i algorytmy oprogramowania, osiągając niezależne badania i rozwój oraz przełamując monopol technologiczny w branży.

Znakomita jakość produktu

Ścisły system zarządzania jakością: Przeszliśmy certyfikację systemu zarządzania jakością UE CE. Od zaopatrzenia w surowce po produkcję i wytwarzanie, każde ogniwo jest ściśle kontrolowane, aby zapewnić stabilną i niezawodną jakość produktu.

Zaawansowany proces produkcyjny: zastosowano zaawansowaną konstrukcję modułową i proces produkcyjny, a wszystkie kluczowe komponenty pochodzą od-znanych marek, co zapewnia stabilność i niezawodność sprzętu.

Kompletny system serwisowy

Kompletny system-obsługi posprzedażnej: utworzono globalną-sieć obsługi posprzedażnej, która zapewnia całodobową pomoc techniczną online i odpowiada na żądania klientów w ciągu 2 godzin.

Profesjonalny zespół serwisowy: Posiadamy zespół doświadczonych inżynierów serwisu, którzy mogą zapewnić klientom terminowe i skuteczne wsparcie techniczne oraz rozwiązania.

Usługi niestandardowe: dostarczanie niestandardowych produktów i usług w oparciu o potrzeby klientów, aby spełnić ich zindywidualizowane wymagania.

Silna konkurencyjność rynku

Niezależne badania i rozwój, redukcja kosztów: Podstawowe technologie są niezależnie opracowywane, skutecznie obniżając koszty produkcji, a produkty charakteryzują się wysoką wydajnością kosztową.

Dedykowana obsługa i szybka reakcja: Zdolność do szybkiego reagowania na wymagania klientów i obniżania ich kosztów.

Dobra reputacja marki

Jest wiele udanych przypadków: produkt został z powodzeniem zastosowany w wielu-znanych przedsiębiorstwach i spotkał się z szerokim uznaniem.

Dobra reputacja w branży: Cieszy się dobrą reputacją i wiarygodnością w branży oraz jest zaufanym partnerem klientów.

Struktura opakowania

Warstwa	Materiały i proces	Opis funkcji
Warstwa wewnętrzna	Antystatyczna folia PE-+ torebka bąbelkowa	Odporny na wilgoć-i pochłaniający wstrząsy, zapobiega zarysowaniom powierzchni
Warstwa środkowa	Specjalnie formowane ochraniacze narożników z bawełny perłowej EPE o grubości 5 cm	Precyzyjnie owija korpus maszyny, amortyzuje krytyczne komponenty (np. głowicę umieszczającą)
Warstwa zewnętrzna	Eksportuj-klasę fumigacji-bezpłatną skrzynkę ze sklejki	Odporny-na ciśnienie i upadki-, przechodzi testy wibracyjne w transporcie lotniczym

Typ ochrony	Metoda wdrożenia
Zapobieganie wilgoci	Środek osuszający umieszczony wewnątrz (wilgotność<10%RH) + Anti-rust paper (for metal components)
Konstrukcja zapobiegająca przewróceniu się-	↑↑↑ Znaki środka ciężkości na obudowie + Wbudowane-metalowe wsporniki mocujące w kształcie litery L-
Opakowanie antystatyczne	Precyzyjne płytki PCB/serwosilniki pojedynczo zamykane w antystatycznych torebkach z folii aluminiowej.-
